浮选机叶轮焊接使用什么工具?

更新时间:2021-11-10 16:41:12 | 点击次数:0 次 | 编辑:河南省荥阳市矿山机械制造厂
    浮选机的出现对叶轮的制造工艺提出了更加严格的要求。成型叶轮所用材料可分为钢衬橡胶、尼龙、耐磨铸铁等,在尚无模型的试制或小批量的生产中,有时也用钢板焊接制作成型。
一、叶轮的结构特征

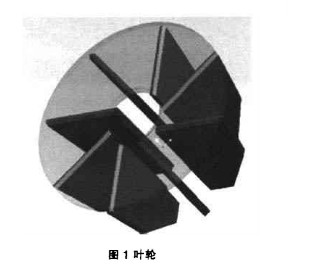

    本文所描述的叶轮呈双倒锥台状后倾叶片形式(如图),叶轮是由圆环和沿圆周均匀分布的8个叶片组成,外型高度为H=850mm,直径为¢=1450mm,叶轮材料为Q235,重量约1.8吨。



二、工装夹具的组成
    工装夹具由靠尺、圆胎、销轴、锲形夹板组成。为使叶片按图纸要求正确焊接成型,需要将叶片的六个自由度完全限制,而叶轮本身的底部圆盘和靠尺及圆胎可将叶片的六个自由度加以限制,来满足叶轮定位焊接的要求。

三、工装夹具的使用

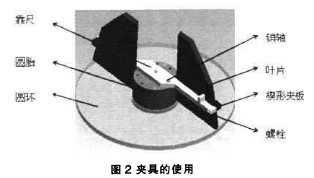

   先将圆形胎具装入叶轮底部圆环,并于圆环稍加点焊以防止二者相对转动,圆胎上表面的¢20中心孔,与其所支撑靠尺上的¢20中心孔用圆销轴联接;靠尺上另外一个¢20孔,与圆胎上表面均布的8- ¢20孔依次用菱形销联接,使靠尺定位在不同的角度位置上,将叶片侧面与靠尺定位在不同的角度位置上,将叶片侧面与靠尺紧密接触,并用锲形夹板压紧。从而引导叶片在均匀之后并获得沿顺时针方向=30℃的倾斜角度。


    本工装夹具有较高的定位精度和一定得控制受热变形等特点,其合理的设计构思,适用于类似对称结构的其他大型零件工艺设计,在保证图纸的精度要求前提下,可以节约时间和制作成本,提高劳动生产率。
