煅烧温度对陶瓷球磨耗有哪些影响？

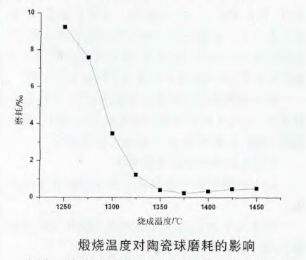

在不同烧成温度下的氧化铝陶瓷球的磨耗见下图。从图中可知，随着煅烧温度的增加，陶瓷球的磨耗先逐渐降低后略有增加，在1375度磨耗最低，为千分之0.23。


氧化铝陶瓷磨损分划分为三个基本类型：
　　1)犁耕磨损。硬的磨粒(颗粒)或硬的凸出物在摩擦表面相互接触运动过程中，使材料表面发生损耗的一种现象或过程。
　　2)粘着磨损。当摩擦副表面相对滑动时，由于粘着效应所形成的粘着点发生剪切断裂，被剪切的材料由一个表面迁移到另外一个表面的现象。
　　3)脆性断裂。当两个接触体相对滚动或滑动时，在接触区形成的循环应力超过材料的疲劳强度的情况下，在表面层引发裂纹并逐步扩展，最后使裂纹以上的材料断裂剥落下来的磨损过程。
　　氧化铝陶瓷在磨损的过程中，是三个基本磨损类型共同作用的结果。陶瓷材料表层先遭到磨损，表层下变形的颗粒受摩擦研压而产生裂纹，裂纹扩展后容易发生剥离，使磨损增加。
　　从以上分析可知，氧化铝陶瓷球磨耗主要与两个因素有关：a.陶瓷的致密性，陶瓷越致密，颗粒间结婚越紧密，陶瓷磨损就需要消耗更大的能量;b.陶瓷晶粒的大小，晶粒过分长大，导致陶瓷内部气孔率增加，颗粒间结合疏松，陶瓷磨损就相对容易。
