     对于KYF型充气机械搅拌浮选机气泡大小的测定，多采用照相法对气泡直径进行测量，通过测定不同充气量时的气泡直径，进而计算气泡平均直径。气泡直径的测量设备如下图所示。

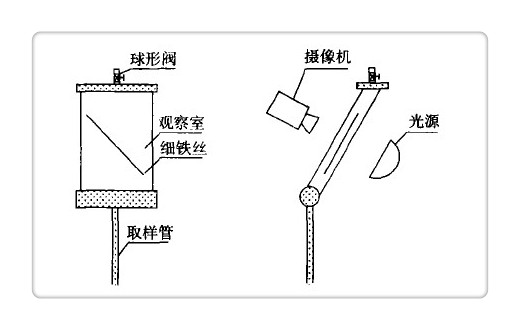

图1：KYF型充气机械搅拌浮选机气泡大小测量装置

    工作原理为：将气泡收集到取样管中，然后将它们给到暴露在光照条件下的观测区中，用数码摄像机拍摄图像。当气泡进入到观测区中，沿着倾斜的观测窗，气泡向上滑动铺展为单层，以便于摄像和观察。观察室设有刻度标尺，用于测量气泡直径。根据观测窗内的标准可读尺寸的物体校准摄像机棱镜的焦距，打开球型阀，在气泡形成连续流动的时候记录l-2min。

     气泡尺寸采用照相法测定，所得图片经过处理，并根据Sauter平均粒径式：

        进行计算，可得出不同条件下不同气泡尺寸的分布图。
